广东光栅尺只是光栅的其中一种

在说广东光栅尺之前先给大家说一下什么是光栅，光栅是由大量等宽等间距的平行狭缝构成的光学器件,一般常用的光栅是在玻璃片上刻出大量平行刻痕制成，刻痕为不透光部分，两刻痕之间的光滑部分可以透光，相当于一狭缝。精制的光栅，在1cm宽度内刻有几千条乃至上万条刻痕。这种利用透射光衍射的光栅称为透射光栅，还有利用两刻痕间的反射光衍射的光栅，如在镀有金属层的表面上刻出许多平行刻痕，两刻痕间的光滑金属面可以反射光，这种光栅称为反射光栅。

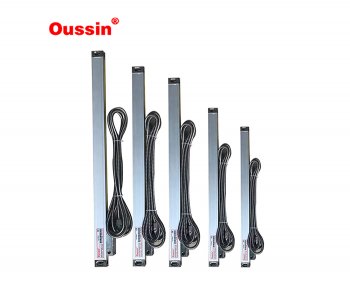

而广东光栅尺只是光栅的其中一种，根据含义来说，广东光栅尺是利用光栅的光学原理工作的测量反馈装置。其常用于数控机床的闭环伺服系统中，用做直线位移或者角位移的检测，而其测量输出的信号为数字脉冲。具有检测范围大，检测精度高，响应速度快的特点。上图就是海德汉的一个直线广东光栅尺的解析图。

相信大家已经看到了广东光栅尺是由标尺光栅和光栅读数头两个部分组成的，其检测装置的关键部位就是光栅读数头，它是由光源、会聚透镜、指示光栅、光电元件及调整机构等组成。
